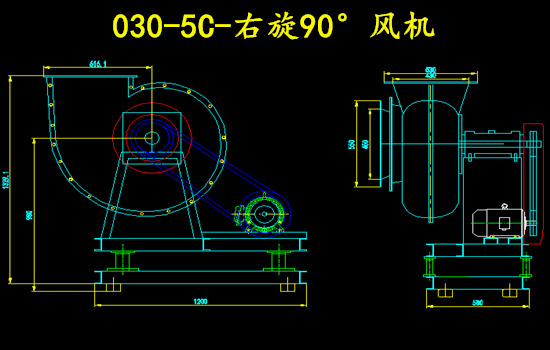

5C90°玻璃鋼離心式風機圖紙

產品名稱：90°，030-5C玻璃鋼離心式風機；
產品尺寸：長度1.4m左右，寬度0.9m；高度1.15m左右；重量約220kg；
產品參數：風量范圍6000-9000CMH；風壓范圍1400-2200pa；風機進風口直徑0.45m、出風口直徑0.35m。

由于風機的所有配件制作以及安裝都是人工操作的，故而圖紙上標準的風機長寬尺寸僅供參考，與實際的風機尺寸存在一些誤差。
